Med pinnkompass sedan medeltiden

Pinnkompas är numera en nästan bortglömd anordning för sjöfarten. Men en gång i tiden fanns den ombord på varje svenskt segelfartyg – på världens alla hav.

Text och foto: Jens Flyckt

Trots sitt namn är pinnkompassen ingen kompass – utan en enklare form av logg. Den består av en träplatta, med en rund ovandel och rektangulär nederdel, med hål i och tillhörande pinnar. Pinnarna sitter fast i snören. Med denna platta noterades skeppets seglade distans och styrda kurs.

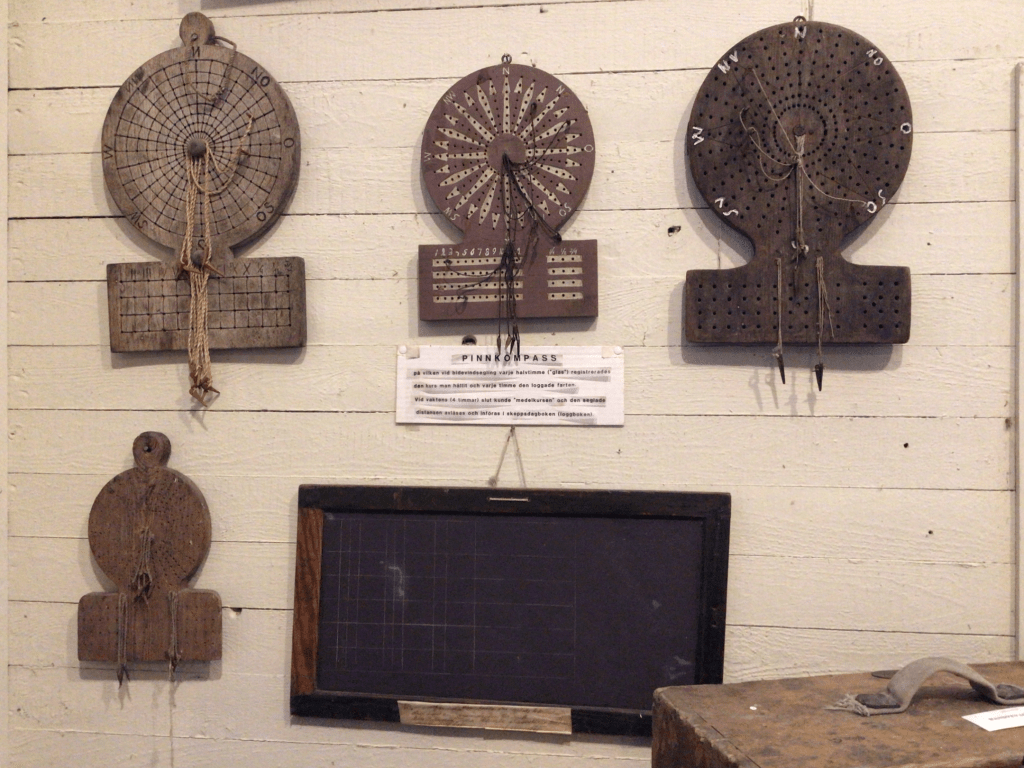

Samling av pinnkompasser i Roslagens sjöfartsmuseums samlingar

”På träskivan finns en kompassros där vakthavande styrman satte in pinnar efter hur man seglat. Styrde man vaktens första halvtimme västlig kurs, då sattes en pinne i hålet närmast centrum på väststrecket. Vred sig sedan vinden och man styrde längre mot norr sattes en pinne närmare norr i nästa rad efter nästa halvtimme. När man så seglat en vakt om åtta halvtimmar flyttades pinnarna ihop, lika mycket från båda håll, så att man fick en generellt styrd kurs. Även distansen markerades på pinnar” skriver sjöhistoriska museet om pinnkompassen.

Kompassros är den stjärnformade bakgrunden, som markerar väderstrecken, på kompasser. Äldre kompassrosor var indelade i 32 streck. Varje streck motsvarar 11,25 grader. Kompassrosor förekommer även som motiv i hällristningar, från medeltiden och fram till 1800-talet, intill svenska kuststränder. I Furusund finns en ristad kompassros, med 24 streck, från år 1463.

Pinnkompassens historia är höljd i tjocka. Men den tros ha använts i Nordeuropa redan under senmedeltiden. Det äldsta kända belägget för pinnkompassen kommer från det svenska örlogsfartyget Morgonstjernan, som sänktes av den Holländska flottan i slaget vid Öresund år 1658.

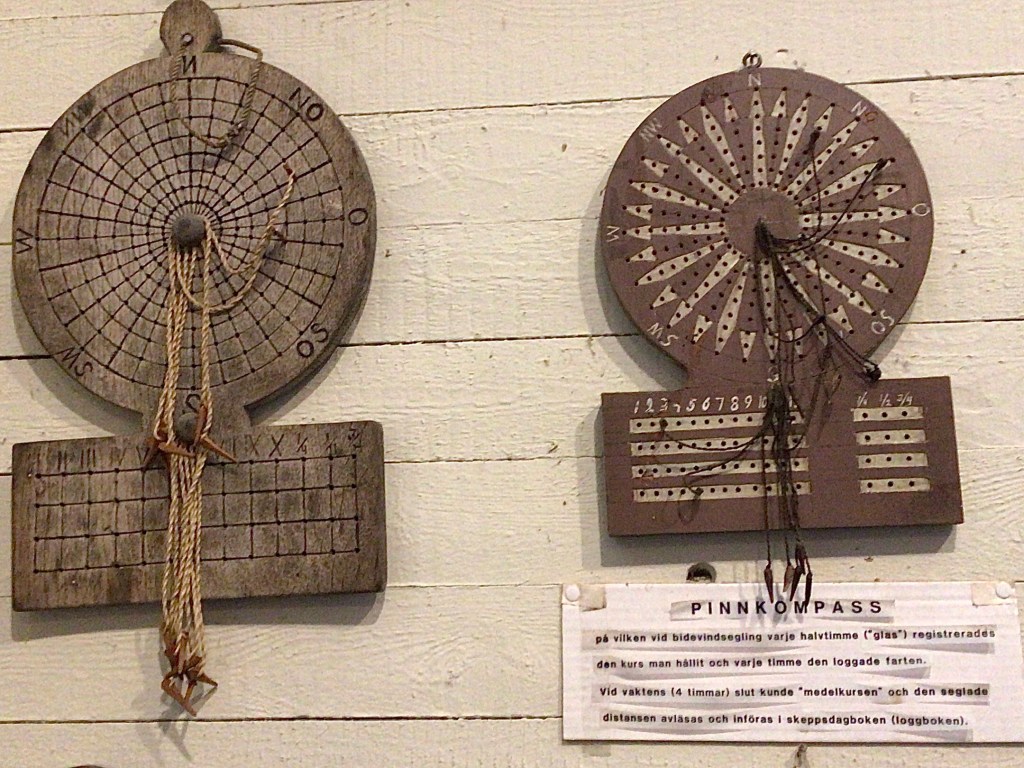

Exempel på kompassrosor på pinnkompasser.

De pinnkompasser som finns bevarade i hembygdsmuseer, statliga museer och privata samlingar är i regel konstnärligt utsmyckade. Valet av material och kompassrosens mönster vittnar ofta om den svenska sjöfartens långväga resor. Vissa pinnkompasser har detaljer gjorda av elfenben eller trädslag från fjärran länder. I Bohusläns museum finns till exempel en pinnkompass från 1800-talets mitt, som är gjord av teak från Indien.

I Sverige var pinnkompassen i bruk en bit in på 1900-talet, då modern teknik gjorde dessa ålderdomliga träplattor med hål och tillhörande pinnar överflödiga.
